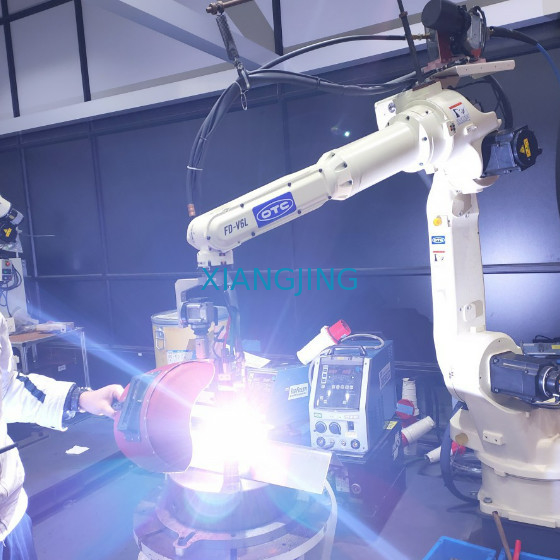

بازوی ربات 7 محور دوم FD-B4S
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OTC |
| گواهی: | CE |
| شماره مدل: | FD-B4S |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | ONE Industrial Robots FD-V6S As OTC Welding Equipment of 7 Axis Robot Arm Robotic Welding Machine بس |
| زمان تحویل: | 6-8 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T |
| قابلیت ارائه: | 999 مجموعه در ماه |
|
اطلاعات تکمیلی |
|||
| نام: | بازوی ربات 7 محور دوم FD-B4S | نام تجاری: | OTC |
|---|---|---|---|
| مدل: | FD-B4S | سال تولید: | 2000-2015 |
| ضمانتنامه: | 3 ماه | رسیدن: | 1.65 سانتی متر |
| ظرفیت ترابری: | 20 کیلوگرم | تکرارپذیری: | 0.04 میلی متر |
| محور: | 6 | ||
توضیحات محصول
ربات جوشکاری FD-B4S 7 محور ربات و مشعل جوش برای OTC با دستگاه جوش تیگ DM350 برای فروش
| مشخصات | ارزش |
|---|---|
| تعداد محورها | 7 |
| حداکثر ظرفیت بار | 4 کیلوگرم |
| تکرارپذیری موقعیت | +/- 0.08 میلی متر (یادداشت 1) |
| دسترسی افقی | 1435 میلی متر |
| دسترسی عمودی | 2446 میلی متر |
| ظرفیت درایو | 3550 وات |
| محدوده کاری، بازو، J1 (چرخش) | +/- 170 درجه |
| محدوده کاری، بازو، J2 (بازوی پایین) | -145º~+70º |
| محدوده کاری، بازو، J3 (بالا بازو) | -170 درجه ~ 142.6 + درجه |
| محدوده کاری، مچ دست، J4 (تاب) | +/- 155 درجه |
| محدوده کاری، مچ دست، J5 (خم شدن) | -45-~ 225+ درجه (یادداشت 2) |
| محدوده کاری، مچ، J6 (Twist) | +/- 205 درجه (یادداشت 2) |
| حداکثر سرعت، بازو، J1 (چرخش) | 3.66 راد در ثانیه {210 درجه در ثانیه} |
| حداکثر سرعت، بازو، J2 (بازوی پایین) | 3.66 راد در ثانیه {210 درجه در ثانیه} |
| حداکثر سرعت، بازو، J3 (بالا بازو) | 3.66 راد در ثانیه {210 درجه در ثانیه} |
| حداکثر سرعت، مچ، J4 (تاب) | 7.33 راد در ثانیه {420 درجه در ثانیه} |
| حداکثر سرعت، مچ، J5 (خم شدن) | 7.33 راد در ثانیه {420 درجه در ثانیه} |
| حداکثر سرعت، مچ، J6 (پیچش) | 10.5 راد در ثانیه {600 درجه در ثانیه} |
| بار مچ دست، لحظه مجاز، J4 (تاب) | 10.1 نیوتن*متر |
| بار مچ دست، لحظه مجاز، J5 (خم شدن) | 10.1 نیوتن*متر |
| بار مچ دست، لحظه مجاز، J6 (پیچش) | 2.94 نیوتن*متر |
| بار مچ دست، لحظه اینرسی مجاز، J4 (چرخش) | 0.38 کیلوگرم * متر @ 2 |
| بار مچ دست، لحظه اینرسی مجاز، J5 (خم شدن) | 0.38 کیلوگرم *m^2 |
| بار مچ دست، لحظه اینرسی مجاز، J6 (پیچش) | 0.03 کیلوگرم * متر ^ 2 |
| سطح مقطع عملیات بازو | 2.57 متر × 2 × 340 درجه |
| شرایط محیطی | 0 ~ 45 درجه سانتی گراد، 20 تا 80 % RH (بدون تراکم) |
| جرم | 189 کیلوگرم |
| ظرفیت بارگیری بالای بازو | 10 کیلوگرم (یادداشت 3) |
| نوع نصب | نوع طبقه |
| رنگ رنگ | سفید (Munsell 10GY9/1) |
ربات جوش قوس الکتریکی FD-B4S، 7 محوره، میان بازو، برای فضاهای تنگ و متوسط با مناطق جوش شلوغ ایده آل است.طراحی از طریق بازو منجر به یک دستکاری باریک بدون کابل یا مجرای بیرونی می شود تا مانع حرکت یا گرفتگی در مناطق سخت یا شلوغ شود.
دستکاری ربات جوش قوس الکتریکی
• چرخش محور هفتم امکان جلوگیری از تداخل را بدون تغییر موقعیت و/یا وضعیت ابزار انتهای بازو فراهم می کند.
• زاویه و حالت بهینه ابزار انتهای بازو را همیشه حفظ می کند و در نتیجه کیفیت جوش و سهولت برنامه ریزی را افزایش می دهد.
• طیف وسیعی از کار را با بازوی مفصلی مستقل ارائه می دهد
• اتصال دیجیتال بدون درز با تمام پاورهای جوشکاری برند OTC DAIHEN
• بهبود کنترل مهار ارتعاش حرکت نرم ربات را فراهم می کند
• سنسور شوک مکانیکی داخلی
• فناوری تک منبع - همه اجزا توسط OTC Daihen ساخته می شوند.
• طراحی بسیار متنوع از اکثر کاربردهای جوشکاری پشتیبانی می کند
کنترلر ربات FD11
• معماری باز مبتنی بر ویندوز XP
• ظرفیت حافظه بزرگ و سیگنال های کنترلی 40 ورودی / 40 خروجی
• عملکردهای پیشرفته PLC امکان ویرایش نمودار نردبانی را مستقیماً از طریق آویز آموزشی فراهم می کند
• قابلیت های شبکه – به اتصالات اترنت، DeviceNet و PROFIBUS متصل می شود (ممکن است به سخت افزار اضافی نیاز داشته باشد)
آموزش آویز
• نمایش آیکون به آموزش سریع و آسان کمک می کند
• صفحه نمایش رنگی 640×480 VGA با نور پس زمینه LED صفحه نمایش رنگی 65536
• سوئیچ فعال کردن 3 موقعیت ایمنی را افزایش می دهد
• عملکرد چند صفحه نمایش به کاربر اجازه می دهد تا حداکثر 4 صفحه را به طور همزمان مشاهده کند
• عملکرد کمک روی صفحه با دفترچه های راهنمای کامل
• صفحه نمایش لمسی استاندارد با عملکرد چرخش شماره گیری
